イージFLOWとは？

イージFLOWの機能

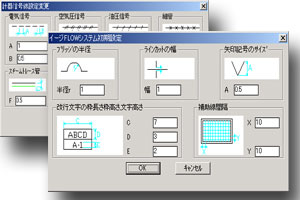

• 系統図を楽に作成するための各種設定をユーザーが設定することができます。
• 管の仕様等のマスターを簡単に登録することができます。
• ユーザー特有のシンボルや電気・空調等の配管以外のシンボルを簡単に登録することができます。

• 系統図は専用の線種や専用作図コマンドで簡単に作成することができます。

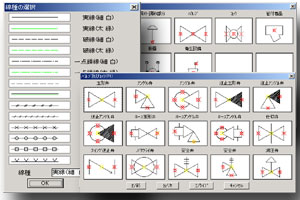

• バルブ等は専用のアイコンメニューより選択し、ワンタッチで配置したり、他のバルブに置き換えたりすることができます。
• ライン上配置ではシンボル両面で線を自動でトリムします。シンボルを削除するとラインは自動的に結合されます。

• パイプ、バルブなどの属性データは管の仕様として登録／修正でき、簡単な操作で作成されたラインやバルブに付加することができます。

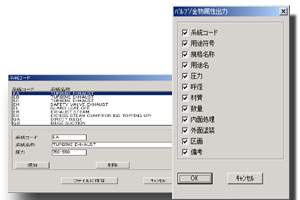

• パイプ、バルブなどの属性データはＣＳＶファイルを介して、Ｅｘｃｅｌなどに取り込めます。

主なコマンド・機能一覧

• 設定
  図面設定／工事登録／系統登録／初期設定／計器信号設定
• 作図
  ライン作成／シンボル配置／ライン上配置／改行枠文字／一段風船作成／二段風船作成／二段風船(斜線)作成／矢印作成
• 編集
  ブリッジ作成／ブリッジ削除／ラインカット／線種変更／ライン結合／分割変更／分岐点作成／パイプ継目／分割フランジ作成／一括ストレッチ／ライン上シンボルコピー／ライン上シンボル置換／シンボル反転／シンボル回転／ライン上シンボル削除／ライン上シンボル移動
• 属性表示
  属性確認／属性確認済み／呼径表示／用途番号表示／系統名称表示
• 属性編集
  ライン[付加、参照、修正、削除、複写]／バルブ・金物[参照、修正、削除、複写、用途番号・品番リスト表示、バルブ用途符号再番、属性未入力検索]
• マスタ表編集
  バルブ規格／バルブ規格名称／用途名／区画
• 補助機能
  属性出力(ライン、バルブ)／背景図配置
• イージCAD
  汎用、構造設計支援ＣＡＤ
• イージMENU
  アイコンメニュー登録が標準でサポートされております。
