イージSHIP Arrangeとは？

イージSHIP Arrangeの機能

• 一般配置図、機関室配置図及び居住区配置図を専用機能で効率的に作成することができます。
• 基本的な一般配置図、機関室配置図及び居住区配置図用のシンボルを標準装備しております。
• シンボル配置は登録シンボル配置と類似品が多い図形はパラメトリック処理で配置することができます。
• 造船所特有のシンボルを登録することができます。

• 配管特有の機能で配管装置図を効率的に作成することができます。
• ＪＩＳ弁やメーカ弁（バタフライ弁）を実寸ベースで標準登録しており、配管上に素早く配置できます。
• ベンダー曲げ情報を標準登録しているため、径ごとの曲げ情報を配管に反映できます。
• 管一品のグループ化ができることから、管一品図作成作業を支援します。

•
  一般配置図
•
  ポンプ登録画面
•

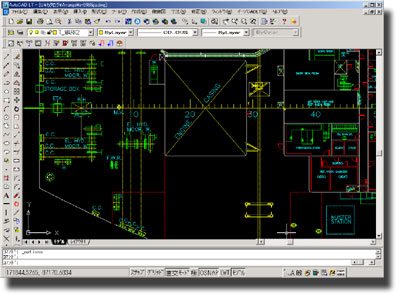

  機関室配置図

標準シンボルとパラメトリック図形

• 一般配置図
  系船装置、荷役装置、操舵装置、救命装置、交通装置、通風・採光装置、甲板艤装、電艤装、構造ＳＴＯＯＬ、構造煙突
• 機関室配置図
  主機関、ターボチャージャ、発電機、補助ボイラ、排ガスエコノマイザ、軸系、空気機械、水ポンプ、油ポンプ、その他ポンプ、熱交換器、油処理、カーゴポンプタービン、一般機械、予備品、イナートガス、雑装置、管系
• 居住区配置図
  家具、衛生器具、厨房機器及び家具、扉、窓、階段、織物備品、雑具備品
• 配管装置図
  ＪＩＳ弁、バタフライ弁、フランジ（ＪＩＳ、ＡＮＳＩ、ＤＩＮ）、レジューサ、エルボ、Ｔジョイント、ローズボックス、ベルマウス、ウィングポンプ、エダクター、めくらフランジ

主なコマンド・機能一覧

• 設定
  画層設定／登録後マスター
• 機関室配置図
  変位量配置／画面点配置／ドラッグ配置／各機器変位量配置／文字高設定／引出線文字／画面点文字／線上文字／アンダーライン付文字／二重アンダーライン付文字／階段ＵＰ・ＤＯＷＮ
• 一般配置図
  変位量配置／画面点配置／ドラッグ配置／文字高設定／引出線文字／画面点文字／線上文字／アンダーライン付文字／二重アンダーライン付文字
• 居住区配置図
  変位量配置／画面点配置／ドラッグ配置／文字高設定／引出線文字／画面点文字／室名引出線文字／室名画面点文字／室名線上文字／室名アンダーライン付文字／室名二重アンダーライン付文字／ぎ装品名引出線文字／ぎ装品名画面点文字／ぎ装品名線上文字／ぎ装品名アンダーライン付文字／ぎ装品名二重アンダーライン付文字
• 配管装置図
  パイプ・バルブ配置モード／バルブ寸法JIS・メーカ弁／ベンダ寸法／パイプライン作成指示点・変位量 パイプ外径配置／ベンダー2D・高周波・3D／バルブ配置JIS・SHIP／角度フランジ／角度エルボ／パイプ属性参照・修正／ベンダーワーニング図形削除／バルブ属性参照・削除・移動／パイプ上下線・分岐点・傾斜図／管一品設定(自動)・(手動)／管一品追加・除外・設定解除／管一品グループ確認ON・OFF
• イージＣＡＤ
  汎用、構造設計支援ＣＡＤ
• イージＭＥＮＵ
  アイコンメニュー登録機能が標準でサポートされております。
